چه جنبه‌هایی را می‌توان در یک پمپ دنده‌ای موتوری سفارشی‌سازی کرد؟

اگر تا به حال در یک طبقه تولید ایستاده اید که در آن یک جزء معیوب کل دسته را از ریل خارج می کند، ارزش تجهیزاتی را که دقیقاً با نیازهای شما مطابقت دارد را می دانید - بدون مصالحه. به‌عنوان یک تامین‌کننده پمپ دنده‌ای موتور، سال‌ها را صرف راه‌پیمایی مهندسان کارخانه و تیم‌های تعمیر و نگهداری از طریق گزینه‌های سفارشی‌سازی کرده‌ام که یک پمپ عمومی را به یک نیروی کار متناسب با فرآیند آنها تبدیل می‌کند. در طول دهه گذشته، مشتریانی را که به قطعات خارج از قفسه چسبیده بودند، با نشتی، جریان ناسازگار، و از کار افتادن برنامه‌ریزی نشده برخورد می‌کردند، در حالی که آنهایی که با تیم ما برای اصلاح جزئیات کوچک کار کردند، ده‌ها هزار نفر در هزینه‌های عملیاتی سالانه صرفه‌جویی کردند. امروز، من می‌خواهم جنبه‌های کلیدی قابل تنظیم پمپ‌های دنده‌ای موتور را بررسی کنم و نمونه‌های واقعی از این که چگونه این تنظیمات تفاوت را برای صنایع مختلف از پردازش شیمیایی گرفته تا غذا و نوشیدنی ایجاد می‌کنند، به اشتراک بگذارم.

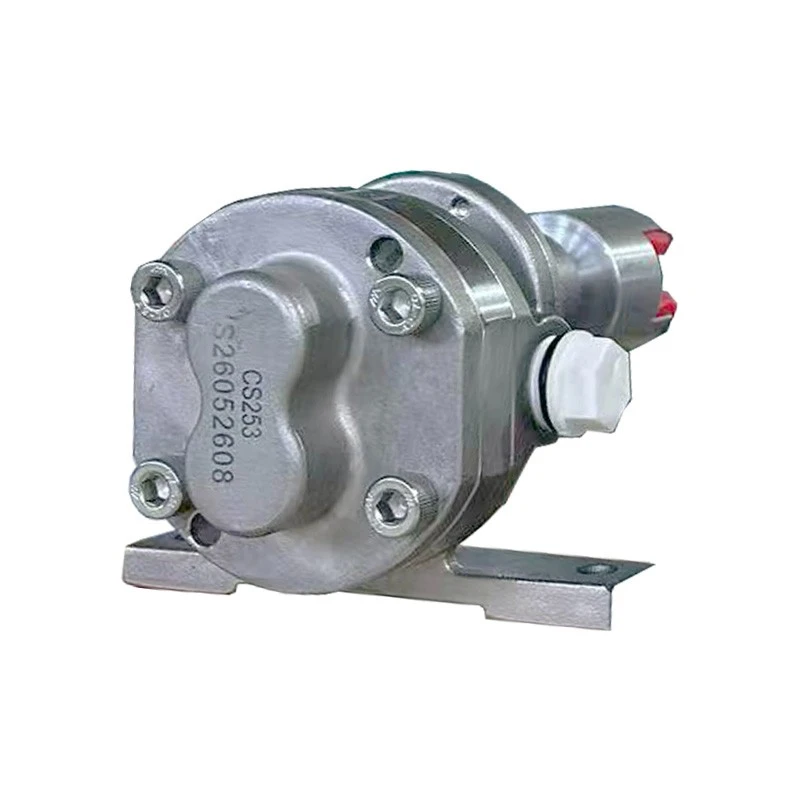

ابتدا، بیایید با واضح ترین بخش قابل تنظیم، اما اغلب نادیده گرفته شده شروع کنیم: مواد ساختمانی پمپ. مواد اشتباه می تواند منجر به خوردگی، آلودگی یا سایش زودرس شود - مسائلی که نه تنها ناخوشایند هستند، بلکه گران هستند. هنگامی که یک مشتری در صنعت رزین در سال گذشته به ما مراجعه کرد، آنها با خراب شدن پمپ موجود خود هر سه ماه مشکل داشتند زیرا مخلوط ماسه رزینی که آنها کار می کردند ساینده و از نظر شیمیایی تهاجمی بود. پمپ‌های خارج از قفسه، که معمولاً از فولاد کربنی استاندارد ساخته می‌شوند، نمی‌توانند در برابر اصطکاک ثابت و قرار گرفتن در معرض رزین‌های اسیدی مقاومت کنند. ما با تیم آنها کار کردیم تا یک ساختار کاملاً فولادی ضد زنگ را مشخص کنیم، و همین ارتقاء مواد ساده، طول عمر پمپ را به بیش از 18 ماه افزایش داد. با این حال، برای بسیاری از کاربردها، فولاد ضد زنگ استاندارد عالی است. به عنوان مثال، پمپ‌های اندازه‌گیری دنده Cast 304 ما، از فولاد ضد زنگ نوع 304 برای محفظه و چرخ دنده‌های پمپ استفاده می‌کنند، یک ماده همه‌کاره که در برابر خوردگی ناشی از مواد شیمیایی خفیف مقاومت می‌کند و برای صنایعی که نیاز به سرویس بهداشتی دارند به راحتی تمیز می‌شود. اما وقتی با مواد خشن‌تری مانند چسب‌های ذوب داغ یا ایزوسیانات‌ها سر و کار دارید، فولاد ضد زنگ نوع 316 غیرقابل مذاکره است - مولیبدن اضافی دارد که آن را در برابر سوراخ شدن و خوردگی بسیار مقاوم‌تر می‌کند. یک مشتری در صنعت بسته بندی اخیراً به پمپ اندازه گیری دنده داغ ذوب داغ فولاد ضد زنگ ما به طور خاص به این دلیل تغییر داده است و آنها پس از شش ماه استفاده سنگین، خرابی های مرتبط با خوردگی را گزارش کردند. حتی برای کاربردهای غذایی، سفارشی‌سازی مواد بسیار مهم است: ما می‌توانیم سطوح پمپ را مطابق با استانداردهای غذایی صیقل دهیم، شکاف‌هایی را که در آن باکتری‌ها رشد می‌کنند از بین ببریم، که برای تیم‌هایی که شربت‌ها، روغن‌ها یا سایر مواد مصرفی را مدیریت می‌کنند، ضروری است. با دور شدن از فلزات، همچنین می‌توانیم پلاستیک‌های مهندسی را برای کاربردهای کم فشار و غیر خورنده سفارشی کنیم، وزن و هزینه را بدون کاهش عملکرد کاهش دهیم.

در مرحله بعد، طراحی دنده جایی است که دقت پمپ دنده موتور در آن زندگی می کند - و جایی که بزرگترین برنده سفارشی سازی اتفاق می افتد. چرخ دنده ها برای همه یکسان نیستند و تغییر شکل، اندازه و تحمل آنها مستقیماً بر سرعت جریان، فشار و دقت تأثیر می گذارد. چرخ دنده‌های استاندارد برای کارهای انتقال عمومی کار می‌کنند، اما کاربردهای اندازه‌گیری - که در آن به مقدار دقیق و ثابتی از مواد در هر بار توزیع نیاز دارید - بیشتر نیاز دارند. به عنوان مثال، پمپ دنده روتور با دقت بالا ما دارای چرخ دنده هایی با ماشینکاری با تلورانس محکم (اغلب در محدوده میکرون) برای ارائه دقت جریان ± 0.5٪ یا بهتر است، که برای صنایعی مانند لوازم آرایشی یا داروسازی که حتی اشتباهات کوچک در نسبت مواد تشکیل دهنده محصولات را خراب می کند، ضروری است. اما سفارشی سازی دنده فراتر از دقت است. تعداد دندانه ها، مشخصات دندان و اندازه چرخ دنده را می توان برای مطابقت با نیازهای جریان خاص تنظیم کرد. برای مشتریانی که پلی‌ال‌های پلی‌اتر (که در فوم‌ها و پوشش‌ها استفاده می‌شوند) تولید می‌کردند، دنده‌های استاندارد نرخ جریانی را ارائه می‌کردند که نسبت به اندازه‌های دسته‌ای آن‌ها خیلی زیاد یا خیلی کم بود. ما مجموعه دنده پمپ آنها را به یک پروفیل 12 دندانه ای به جای 10 استاندارد تغییر دادیم، جابجایی در هر دور را کاهش دادیم و به آنها اجازه دادیم با سرعت جریانی که دقیقاً با فرآیند اختلاط آنها مطابقت دارد شماره گیری کنند. ما همچنین می‌توانیم فاصله دنده‌ها را برای کاهش نشتی داخلی تنظیم کنیم - زمانی که مواد به جای پمپ شدن از جلوی چرخ دنده‌ها می‌لغزند - که یک مسئله رایج در کاربردهای فشار بالا است. یکی از مشتریان اخیر در بخش فرآوری شیمیایی با نرخ نشتی 10 درصدی در پمپ موجود خود سروکار داشت که منجر به ضایعات مواد و کیفیت ناسازگار دسته ای می شد. با تنظیم فاصله دنده بر اساس مشخصات سفارشی، نشت را به کمتر از 1 درصد کاهش دادیم و سالانه بیش از 15000 دلار در مواد خام هدر رفته صرفه جویی کردیم. برای مواد ساینده، ما حتی می‌توانیم سطوح چرخ دنده را از طریق فرآیندهایی مانند نیتریدینگ یا آبکاری کروم سخت کنیم و با مقاومت در برابر سایش ناشی از ذرات در سیال، عمر چرخ دنده را افزایش دهیم.

سفارشی‌سازی موتور و درایو یکی دیگر از مواردی است که اغلب نادیده گرفته می‌شود، اما برای بسیاری از فرآیندها به‌خاطر شکستگی می‌آید. موتور همان چیزی است که پمپ را تغذیه می کند و مطابقت آن با سرعت، قدرت و نیازهای کنترلی برنامه شما، کارکرد کارآمد و قابل اطمینان پمپ را تضمین می کند. پمپ‌های استاندارد دارای موتورهای سرعت ثابت هستند، اما اگر فرآیند شما به جریان متغیر نیاز دارد (مانند فرآیند دسته‌ای که جریان باید در اواسط چرخه تغییر کند)، یک موتور با سرعت ثابت آن را قطع نمی‌کند. ما می‌توانیم موتورها را به گونه‌ای سفارشی کنیم که شامل درایوهای فرکانس متغیر (VFD) باشد که به شما امکان می‌دهد سرعت پمپ را در زمان واقعی تنظیم کنید و نرخ جریان را دقیقاً با نیازهای فرآیند شما مطابقت دهد. این یک صرفه جویی در انرژی نیز هست: یک مشتری در صنعت تولید رنگ به موتوری با سرعت متغیر روی پمپ خود روی آورد و مصرف انرژی خود را تا 22 درصد کاهش داد، زیرا آنها به جای اینکه به طور مداوم در حداکثر ظرفیت کار کنند، فقط در صورت نیاز پمپ را با سرعت کامل کار می کردند. ما همچنین محفظه های موتور را برای محیط های سخت سفارشی می کنیم. اگر قرار است از یک پمپ در محیط بیرونی استفاده شود که در معرض گرد و غبار، رطوبت یا دماهای شدید قرار دارد، می‌توانیم محفظه‌های دارای رتبه NEMA 4X را که ضد آب و مقاوم در برابر خوردگی هستند، یا محفظه‌های ضد انفجار برای تأسیساتی که مواد قابل اشتعال را مدیریت می‌کنند، مشخص کنیم. برای کاربردهایی که نیاز به هماهنگ سازی دقیق با سایر تجهیزات (مانند میکسر یا اکسترودر) دارند، می‌توانیم موتور را با یک کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) ادغام کنیم و به پمپ اجازه می‌دهیم به‌عنوان بخشی از یک سیستم خودکار کار کند. یک مشتری در صنعت مواد کامپوزیت اخیراً پمپ خود را با PLC اختلاط موجود خود ادغام کرده است، بنابراین دبی پمپ به طور خودکار بر اساس سرعت میکسر تنظیم می شود و نیاز به تنظیمات دستی را از بین می برد و خطای انسانی را کاهش می دهد. حتی رتبه‌بندی قدرت موتور را می‌توان سفارشی کرد: برای سیالات با ویسکوزیته پایین مانند حلال‌ها، یک موتور کوچکتر با قدرت کمتر کار می‌کند، در حالی که سیالات با ویسکوزیته بالا مانند رزین‌ها یا روغن‌های سنگین به موتور قدرتمندتری برای غلبه بر اصطکاک مواد ضخیم متحرک نیاز دارند.

محفظه پمپ و سفارشی‌سازی پورت اغلب آخرین چیزهایی هستند که مردم به آن فکر می‌کنند، اما بسیاری از مشکلات عملی روی طبقه را حل می‌کنند. محفظه پمپ بدنه ای است که چرخ دنده ها را نگه می دارد و سفارشی کردن شکل، اندازه و پیکربندی پورت آن می تواند پمپ را به طور یکپارچه در سیستم فعلی شما جا دهد، بدون نیاز به مقاوم سازی. پمپ‌های استاندارد دارای پورت‌های ورودی و خروجی هستند که برای جریان متوسط ​​اندازه‌گیری می‌شوند، اما اگر سیستم لوله‌کشی شما از اتصالات بزرگتر یا کوچک‌تر استفاده می‌کند، پورت‌های سفارشی نیاز به آداپتورها را از بین می‌برند - نقاط نشتی و زمان نصب را کاهش می‌دهند. یک مشتری در صنعت تصفیه آب یک سیستم لوله کشی موجود با پورت های 4 اینچی داشت، اما پمپ های خارج از قفسه فقط با پورت های 2 اینچی عرضه می شدند. ما محفظه پمپ را طوری تغییر دادیم که دارای پورت‌های ورودی و خروجی 4 اینچی باشد، بنابراین آنها می‌توانند مستقیماً بدون تغییر کل لوله‌کشی خود متصل شوند و بیش از 2000 دلار در هزینه‌های نصب صرفه‌جویی کنند و از تعطیلی هفته‌ها جلوگیری کنند. ما همچنین می‌توانیم مواد محفظه‌ای را که قبلاً ذکر کردیم، اما شکل آن را نیز سفارشی کنیم - برای فضاهای تنگ، می‌توانیم محفظه‌های فشرده‌ای طراحی کنیم که در جای پای کوچک‌تر قرار بگیرند، یا برای کاربردهای فشار بالا، می‌توانیم محفظه را با ضخامت اضافی تقویت کنیم تا از تغییر شکل جلوگیری کنیم. یکی دیگر از سفارشی‌سازی‌های رایج در اینجا اضافه کردن ویژگی‌هایی مانند شیرهای کمکی است که در صورت مسدود شدن خروجی از پمپ در برابر آسیب محافظت می‌کنند. پمپ‌های استاندارد همیشه این موارد را شامل نمی‌شوند، اما افزودن یک شیر تسکین سفارشی به حداکثر فشار سیستم شما از فشار بیش از حدی که می‌تواند محفظه را ترک کند یا چرخ دنده‌ها را فرسوده کند، جلوگیری می‌کند. برای پمپ‌های مورد استفاده در غذا و نوشیدنی، می‌توانیم اتصالات بهداشتی مانند پورت‌های سه گیره‌ای را نیز اضافه کنیم که به راحتی برای تمیز کردن جدا می‌شوند - یک مورد نیاز برای تأسیساتی که از استانداردهای بهداشتی FDA پیروی می‌کنند. یک نانوایی محلی که از پمپ‌های ما برای مخلوط کردن خمیر استفاده می‌کند، اخیراً به درگاه‌های سه گیره تبدیل شده است و زمان تمیز کردن آن‌ها در هر دسته را تا 40 درصد کاهش می‌دهد، زیرا نیازی به استفاده از ابزارهای ویژه برای جدا کردن پمپ ندارند.

سفارشی سازی مهر و موم و شفت برای جلوگیری از نشت بسیار مهم است، که یکی از شکایت های اصلی در بین کاربران پمپ است. یک پمپ نشتی فقط مواد را هدر نمی دهد، بلکه باعث ایجاد خطرات ایمنی مانند خطرات لغزش و سقوط در کف تولید یا آلودگی در صورت خطرناک بودن مایع نشتی می شود. مهر و موم قطعه ای است که از نشت مایع در اطراف شفت پمپ جلوگیری می کند و سفارشی کردن آن با شرایط سیال و عملکرد شما بسیار مهم است. مهر و موم های مکانیکی استاندارد برای اکثر کاربردهای عمومی کار می کنند، اما برای سیالات با دمای بالا مانند چسب های ذوب داغ، می توانیم مهر و موم های با دمای بالا را مشخص کنیم که می توانند دمای تا 500 درجه فارنهایت را بدون شکستگی یا نشتی تحمل کنند. برای سیالات ساینده، می‌توانیم از مهر و موم‌های سخت ساخته شده از موادی مانند کاربید سیلیکون استفاده کنیم که در برابر سایش ذرات موجود در سیال مقاومت می‌کنند. برای کاربردهایی که نیاز به نشتی صفر دارند (مانند جابجایی مواد دارویی استریل)، می‌توانیم از مهر و موم‌های درایو مغناطیسی به جای مهر و موم‌های مکانیکی استفاده کنیم - این مهر و موم‌ها کل پمپ را مهر و موم می‌کنند، بنابراین هیچ ارتباط مستقیمی بین شفت و خارج وجود ندارد و هر گونه احتمال نشتی را از بین می‌برد. یک مشتری در صنعت بیوتکنولوژی به یک مهر و موم درایو مغناطیسی روی پمپ اندازه گیری پلی اتر پلی اتر ما تغییر داد و نشت صفر را طی دو سال استفاده گزارش کرد، که نسبت به پمپ قبلی آنها که 5 گالن در هفته نشتی داشت، پیشرفت بزرگی داشت. ما همچنین مواد شفت را سفارشی می کنیم: برای سیالات خورنده، می توانیم از شفت های Hastelloy به جای فولاد استاندارد استفاده کنیم که در برابر خوردگی مقاومت می کنند که باعث خرابی آب بندی می شود. حتی پیکربندی مهر و موم را می توان تنظیم کرد - برای مثال، یک مهر و موم دوگانه برای کاربردهای فشار بالا، یا یک آب بند که مایع تمیز را در اطراف آب بند می شویید تا از تجمع مواد ساینده جلوگیری کند.

در طول سال‌ها، من از نزدیک دیدم که چگونه یک سفارشی‌سازی کوچک می‌تواند یک پمپ ناامیدکننده و با تعمیر و نگهداری بالا را به دارایی قابل اعتمادی تبدیل کند که تولید را به خوبی اجرا می‌کند. یکی از نمونه های مورد علاقه من، پمپ اندازه گیری فولاد ضد زنگ مخصوص میکسر رزینی است که چند سال پیش روی آن کار کردیم. مشتری با پمپ هایی که نمی توانستند مخلوط شن و ماسه رزین ساینده را تحمل کنند، به طور مداوم نشت می کردند و هر سه ماه یکبار نیاز به تعویض داشتند، دست و پنجه نرم می کرد. ما مواد را به فولاد ضد زنگ 316 سفارشی کردیم، طراحی چرخ دنده را برای کاهش سایش تنظیم کردیم و یک مهر و موم درایو مغناطیسی برای از بین بردن نشتی اضافه کردیم. پمپی که آنها استفاده می کردند اکنون بیش از دو سال است که بدون خرابی عمده کار می کند و صدها هزار در هزینه تعویض و خرابی آنها صرفه جویی می کند. پمپ اندازه گیری پلی اتر پلیولز که برای یک تولید کننده فوم ساخته ایم مثال دیگری است: با تغییر مشخصات دنده و اضافه کردن یک موتور با سرعت متغیر، به آنها اجازه می دهیم نرخ جریان را برای فرمول های مختلف فوم تنظیم کنند و خط تولید خود را بدون خرید تجهیزات جدید گسترش دهند.

در پایان، سفارشی‌سازی پمپ دنده موتور در مورد پیچیده‌تر کردن قطعات نیست، بلکه در مورد حل مشکلات خاصی است که فرآیند شما با آن مواجه است. چه به مواد متفاوتی برای مقاومت در برابر خوردگی نیاز داشته باشید، چه به یک دنده سفارشی برای بهبود دقت، یک موتور متغیر برای مطابقت با جریان خود، یا یک مهر و موم خاص برای جلوگیری از نشتی نیاز داشته باشید، سفارشی‌سازی درست تفاوت را ایجاد می‌کند. اگر از پمپ هایی که با نیازهای شما مطابقت ندارند، باعث خرابی غیر ضروری یا هدر دادن مواد اولیه شما می شوند خسته شده اید، وقت آن است که درباره نیازهای خود صحبت کنید. ما با مشتریان در تمام صنایع، از تولیدکنندگان دسته‌ای کوچک گرفته تا کارخانه‌های شیمیایی در مقیاس بزرگ، تا طراحی پمپ‌هایی که متناسب با فرآیندهای دقیق آنها باشد، کار می‌کنیم، بدون نیاز به مصالحه. امروز با ما تماس بگیرید تا در مورد نیازهای پمپ دنده موتور خود صحبت کنید، و بیایید راه حلی بسازیم که تولید شما را قابل اطمینان نگه دارد.

مراجع

1. موسسه هیدرولیک. (2022). سفارشی سازی پمپ برای کاربردهای صنعتی برگرفته از منابع فنی صنعت در مورد طراحی پمپ و بهینه سازی عملکرد.
2. موسسه استاندارد ملی آمریکا (ANSI). (2021). استانداردهای مواد پمپ فولاد ضد زنگ برای جابجایی سیالات صنعتی. دستورالعمل های ANSI B73.1-2021 برای مواد پمپ و ساخت و ساز.
3. انجمن پمپ روتور. (2023). طراحی دنده دقیق در پمپ های اندازه گیری: مشخصات تحمل و دقت جریان. بولتن فنی در مورد هندسه چرخ دنده و عملکرد اندازه گیری.
4. سازمان غذا و دارو (FDA). (2022). استانداردهای طراحی پمپ بهداشتی برای پردازش مواد غذایی و آشامیدنی. 21 دستورالعمل CFR قسمت 117 برای بهداشت پمپ و الزامات مواد.
5. انجمن ملی تولیدکنندگان برق (NEMA). (2021). استانداردهای محفظه برای موتورهای پمپ صنعتی. NEMA 4X و مشخصات محفظه ضد انفجار برای محیط های عملیاتی سخت.
